純正カセットデッキの現状と課題

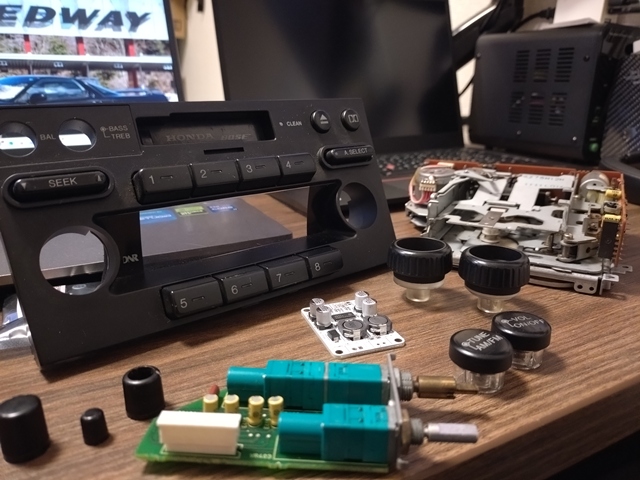

NSXの純正オーディオを分解してみると、構成はシンプル。
（メカニカルなところと、多重基盤でハードウェア的な面は複雑でした）
- メイン基板：チューナー回路、カセットメカ制御、アナログ信号処理
- アンプ部：約20W×4chの小出力ていど？
- 電源回路：12V→±電源変換、ノイズフィルタ
DSPやDACは一切なく、完全アナログ構成。
しかし、カセットユニット自体が故障しており、修理は難航中…。(基盤焼けてるし無理かな。。。）
「他社製デッキからメカを流用できないか？」と、現在パーツ探しを進めています。
理想のアップデート構想
ここからは妄想ではなく本気の計画。
目指すのは「純正デザイン＋現代機能」です。
入力系
- カセット（このデバイスは残したい！）
- AM/FMチューナー
- Bluetooth/Wi-Fi（スマホ連携）
- AUX入力
信号処理系
出力系
- プリアンプ＋パワーアンプ
- RCAラインアウトで外部アンプ対応
電源系
- DC-DCコンバータで±電源や5V、3.3V生成
- ノイズフィルタ強化
ディスプレイオーディオの悩み…デジタル処理の二重化問題
ディスプレイオーディオ側にもアンプがあるため、
「デジタル→アナログ→デジタル→アナログ」という無駄な変換が発生してしまう。
理想は、ディスプレイオーディオからデジタル信号をそのままオーディオデッキへ渡すこと。
しかし、現状ではその手段がない…。
次のステップ
- カセットメカの流用候補を探す（メーカー別分解）
- DSP基板の選定（miniDSPやADAU系）
- デジタル入力対応の回路設計を検討
- 初めてのオーディオ機器の作成なので、試作機を作る
